TT >> M-Model - Stavba lokomotivy T435
TT

M-Model - Stavba lokomotivy T435

Ukázka postupu stavby "Hektora" z leptané stavebnice od firmy Hekttor. Publikováno s laskavým svolenim firmy M-MODEL





Rozložená lokomotiva V 100 050 TILLIG - START.
Poděkujeme soudruhům z NDR, že už neudělají stejnou chybu jako před desítkami let.
Díky !!! Cena cca 1 500.- Kč

Detail jednoho podvozku V100.

Motor Mashima, ještě přidělán k tištěnému spoji s osvětlením, které bohužel nepoužijeme.
Tištěný spoj je do T 435 příliš dlouhý.

Podvozek po odřezání masky V 100.

Masky odřezané od krycího rámu. Musí se uříznout hned u masky !!!

Opět sestavený podvozek V 100.

Přilepení leptané masky T 435 (typ Pennsylvania).

Druhý podvozek

Zkouška průchodnosti v rámu T 435.
POZOR:
Po konzultaci s p.Šimsou, dilatační plechy se musí otočit bohužel dolů !!!

Čelní pohled na usazený podvozek do rámu T 435.
Po přiložení k vozu sedí lokomotiva moc nízko. To protože jsem plechy otočil na opak, což je špatně !!

Pohled ze spodu lokomotivy.

Oba dva podvozky.

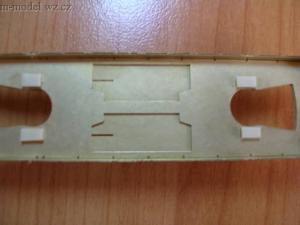

Pro dosažení požadované výšky, jsem na spodek rámu přilepil dilatační destičky.

Celkový pohled.

Usazení obou podvozků v rámu.

Zkouška uložení motoru.

Po úpravě kardanů už motor na svém místě.
Předem se musí zkrátit kardany cca o 3 mm a unašeče za setrvačníkem cca o 2 mm na každé straně!
Jinak nepůjde uložit motor !!!

Detailní pohled na motor Mashima.

Boční pohled na kabinu strojvedoucího T 435.

Boční pohled na celou lokomotivu T 435.

Pohled ze předu.

Pohled ze zadu.

Ještě jednou zboku ze shora.

obr24.jpg obr25.jpg
Zkouška výšky nárazníků, nádrž jsem použil z lokomotivy V 100.
Je skoro stejná a slouží jako závaží k T 435.
