Dílna >> Motory pro modelovou železnici
Dílna

Motory pro modelovou železnici

Výrobců motorků pro modely je celá řada, některé jsou levné, některé kvalitní, a další nabízejí dobrou kvalitu za přijatelnou cenu. Do této kategorie patří motory japonské firmy Mashima, popisované v tomto článku.
Článek obsahuje i kontaktní údaje pro případné zájemce o tyto motory.

Motorky japonské firmy Mashima patří mezi to lepší, co je možné použít pro pohon modelů lokomotiv a motorových vozů. Kromě výrobců známých jmen (Tillig, Athearn, ...) je s oblibou používají i malovýrobci pojezdů, např. Pavel Gülich , ale i další modeláři (zejména v zahraničí). Tyto pětipólové motory svým uživatelům nabízejí klidný chod lokomotiv bez poskakování tak typického pro pojezdy s levnými třípólovými motory používanými v některých malosériových pojezdech prodávaných na burzách a podobně.

Vzhledem k parametrům a ceně jsou motory Mashima ideální volbou pro pohon modelů v měřítku TT(e)/H0(e)/O(e). Pouze pro některé speciální modely (jako např. MUV-69 v TT) bych doporučil poohlédnout se v nabídce firmy Maxon Motor , jejíž motory patří mezi naprostou špičku. Vyrábějí se i v miniaturních provedeních s průměrem pouzdra od 6 mm. Jsou však určeny zejména pro průmyslové aplikace, čemuž také odpovídá jejich cena. Mimochodem, sada motorů od fy Maxon stále jezdí po Marsu... :-)

Vraťme se však zpět k motorům Mashima a jejich použití pro modelářské účely. Přehled včetně rozměrů a dalších parametrů je uveden v tabulkách dále na této stránce. Vyrábějí se ve třech provedeních - "open frame" (OF) s otevřeným rámem, "closed flat" (CF) s uzavřeným krytem tvaru zkoseného válce a "closed rounded" (CR) s pouzdrem tvaru válce. Nejpoužívanější jsou provedení "CF" a "OF". Každý typ má dvě varianty provedení hřídele - "single shaft" (označení S) s hřídelí vyvedenou pouze na jednu stranu, a "double shaft" (D) s hřídelí vyvedenou na obě strany. Vzhledem k typickému osazení motorů mezi pojezdy a kardany na obě strany, eventuálně v těle lokomotivy s převodovkou na jedné a setrvačníkem na druhé straně preferuji provedení s dvojitou hřídelí.

V níže uvedené tabulce lze nalézt základní katalogové údaje dodávané výrobcem, tj. rozměry, otáčky naprázdno a odpovídající proud. Tabulka obsahuje pro srovnání tytéž údaje, změřené na vzorcích které mám k dispozici. Měření otáček bylo prováděno optickým bezkontaktním měřičem. Z uvedených výsledků je vidět, že se skutečné výsledky mohou v některých případech lišit i velmi výrazně od katalogových údajů. Zda je tato odchylka daná pouze výrobní sérií, nebo jde o systematickou záležitost ukáže až měření na motorech z jiné série. Ty však budou k dispozici až na podzim, vzhledem ke standardní dvouměsíční dodací lhůtě výrobce.

Pokud máte o některý z uvedených motorů zájem, kontaktujte mě mailem na adrese info@pojezdy.eu . Je možné se domluvit na osobním předání v Praze, nebo zaslání poštou.

Zastihnout mne můžete na modelářské burze v Opletalově ulici, kde mám stůl číslo 119 (v rohu u okna, vedle prodávají odlitky). Prodejců motorků je tam více, proto prosím neplést s ostatními, možná by se divili že chcete sortiment který třeba nemají .

U téhož stolu bude možné shlédnout i pojezdy Pavla Gülicha. Stůl bude označen adresou tohoto webu (www.pojezdy.eu), případně se ptejte u pokladny.

Tabulka parametrů motorů Mashima:

Model a
provedení
Délka L
(mm)
Nom. otáčky (ot/min)
Odběr(mA) *
Ot. naprázdno (ot/min)
Odběr (mA) **
Max. výkon (W)
Otáčky (ot/min) ***
Počet pólů Cena
MHK-1015D CF 15 70 / 16,000 60 / 16,000 0.35 / 7,500 5 360
MHK-1020D CF 20 60 / 15,000 80 / 24,000 0.68 / 7,500 5 370
MHK-1024D CF 24 60 / 19,000 55 / 16,500 1.00 / 8,300 5 370

Model a
provedení
Délka L
(mm)
Nom. otáčky (ot/min)
Odběr(mA) *
Ot. naprázdno (ot/min)
Odběr (mA) **
Max. výkon (W)
Otáčky (ot/min) ***
Počet pólů Cena
MH-1220D CF 20 50 / 17,000 35 / 15,500 0.68 / 9,500 5 430
MH-1224D CF 24 40 / 12,000 20 / 13,000 0.48 / 6,000 5 430

Model a
provedení
Délka L
(mm)
Nom. otáčky (ot/min)
Odběr(mA) *
Ot. naprázdno (ot/min)
Odběr (mA) **
Max. výkon (W)
Otáčky (ot/min) ***
Počet pólů Cena
MH-1620D CF 20,5 120 / 16,300 85 / 19,000 1.22 / 9,000 5 460
MH-1624D CF 24,5 100 / 15,000 75 / 16,700 1.70 / 8,500 5 460
MH-1626D CF 26,5 90 / 14,200 ?? / ?? 2.15 / 7,400 5 N/A
MH-1628D CF 28,5 80 / 12,000 60 / 12,200 ?? / ?? 5 460
MH-1630D CF 30,5 70 / 11,000 ?? / ?? 1.73 / 6,000 5 N/A
MH-1632D CF 32,5 60 / 11,400 60 / 10,900 ?? / ?? 5 460

Model a
provedení
Délka L
(mm)
Nom. otáčky (ot/min)
Odběr(mA) *
Ot. naprázdno (ot/min)
Odběr (mA) **
Max. výkon (W)
Otáčky (ot/min) ***
Počet pólů Cena
MH-1824D CF 24 80 / 9,200 ?? / ?? 1.80 / 5,000 5 N/A
MH-1830D CF 30 80 / 9,200 60 / 10,300 3.60 / 5,000 5 470
MH-1833D CF 33 80 / 8,500 ?? / ?? 3.10 / 5,000 5 N/A

Model a
provedení
Délka L
(mm)
Nom. otáčky (ot/min)
Odběr(mA) *
Ot. naprázdno (ot/min)
Odběr (mA) **
Max. výkon (W)
Otáčky (ot/min) ***
Počet pólů Cena

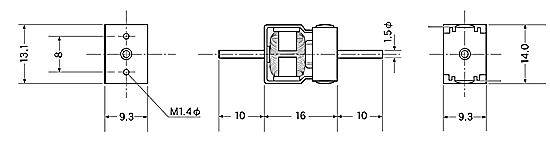

M-16KD OF 16 85 / 31,000 120 / 19,500 ?? / ?? 5 350
Model a
provedení
Délka L
(mm)
Nom. otáčky (ot/min)
Odběr(mA) *
Ot. naprázdno (ot/min)
Odběr (mA) **
Max. výkon (W)
Otáčky (ot/min) ***
Počet pólů Cena
M-20K/D/OF 20 60 / 17,000 ?? / ?? ?? / ?? 5 N/A



Poznámky:
* katalogové údaje výrobce
** hodnoty změřené na vzorcích
*** údaje z různých internetových zdrojů (neověřeno)


Převzato z webu:

| Autor: Viktor Pohořelý | Vydáno 16. 07. 2009 | 8400 přečtení | Komentářů: 45 | Přidat komentář | Informační e-mail Vytisknout článek
